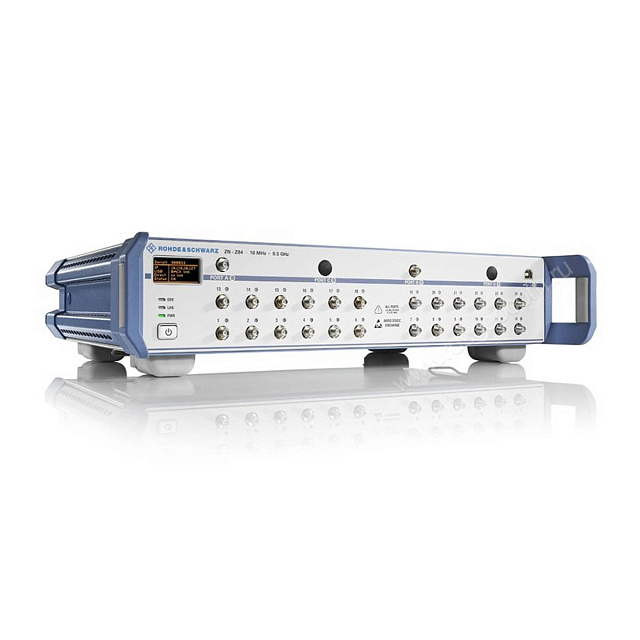

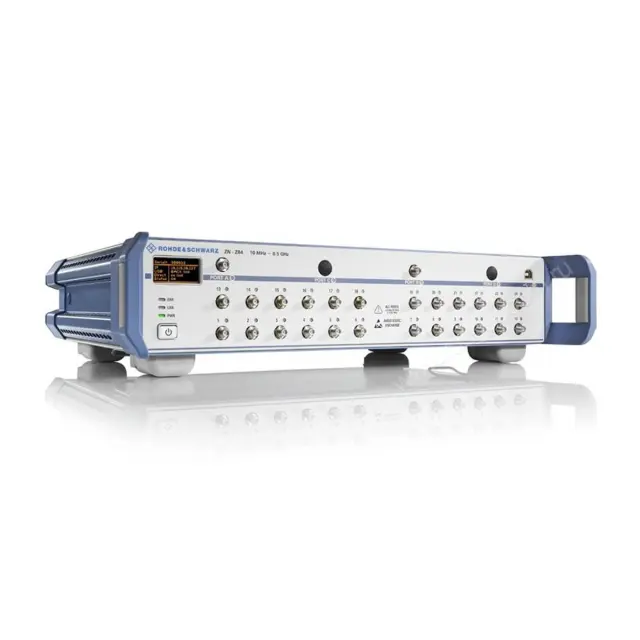

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B24

Устройство расширения количества портов Rohde Schwarz ZN-Z84 B24 служит для наращивания производительности 4-канальных модификаций векторных анализаторов цепей линейки R&S ZNx, позволяя быстрее выполнять тестирование сложных многоканальных систем с меньшим количеством механических переподключений. При этом можно поканально отслеживать S-параметры, фиксировать волновые величины, вносимые потери, перекрестные помехи, фазовый сдвиг,а также выполнять измерения во временной области на дифференциальных структурах с целью контроля возвратных потерь и других характеристик.

Оборудование основано на твердотельных коммутационных элементах, которые характеризуются высокой степенью согласования, малой реактивностью и высоким рабочим ресурсом за счет отсутствия механических контактных элементов, подверженных физическому износу.

Преимущества R&S ZN-Z84 B24

• Простота использования – устройство расширения количества портов управляется в автоматическом режиме с помощью подключенного через интерфейс USB или LAN векторного анализатора цепей и не нуждается в ручных регулировках. При покупке опции прямого управления внутренний контроллер прибора не задействуется, благодаря чему скорость коммутации увеличивается на порядок.
• Улучшенное согласование – для минимизации обратных потерь на отражение, вызываемых открытыми разъемами, порты, незадействованные в ходе измерений, подключаются к 50-оммным резисторам, за счет чего достигается высокая повторяемость результатов.
• Высокая наглядность – светодиодные индикаторы сигнализируют от активности портов и оповещают при возникновении ошибок, миниатюрный дисплей позволяет контролировать состояние управляющего соединения.

Конструкционные особенности

В отличие от базовой модификации, коммутационная матрица Rohde & Schwarz ZN-Z84 B24 оснащается четырьмя физическими портами для подключения к измерительным и опорным каналам анализатора цепей и двенадцатью выходными каналами для соединения с объектами контроля. Разъемы A и C напрямую коммутируются с выходами 1-6, а входы B и D – с портами 7-12, совмещая в одном корпусе две отдельные подматрицы 2x6. Благодаря этому оборудование способно заменить собой одновременно две управляемые матрицы подключений ZN-Z84, обеспечивая удвоение производительности за счет параллельной работы модулей и экономию пространство на рабочем месте. При необходимости наращивания функциональности предусмотрена возможность увеличения количества выходных портов с помощью соответствующих опций.

Купить устройство расширения количества портов Rohde Schwarz ZN-Z84 B24, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
