П6-119 антенна магнитного поля 9 кГц — 30 МГц

Антенны П6-119 (9 кГц — 30 МГц) и П6-219 (20 — 600 МГц) совместно с измерительными приемными устройствами применяются для измерения параметров антенных устройств и помех, при решении задач электромагнитной совместимости радиоэлектронных средств в соответствующем диапазоне частот.

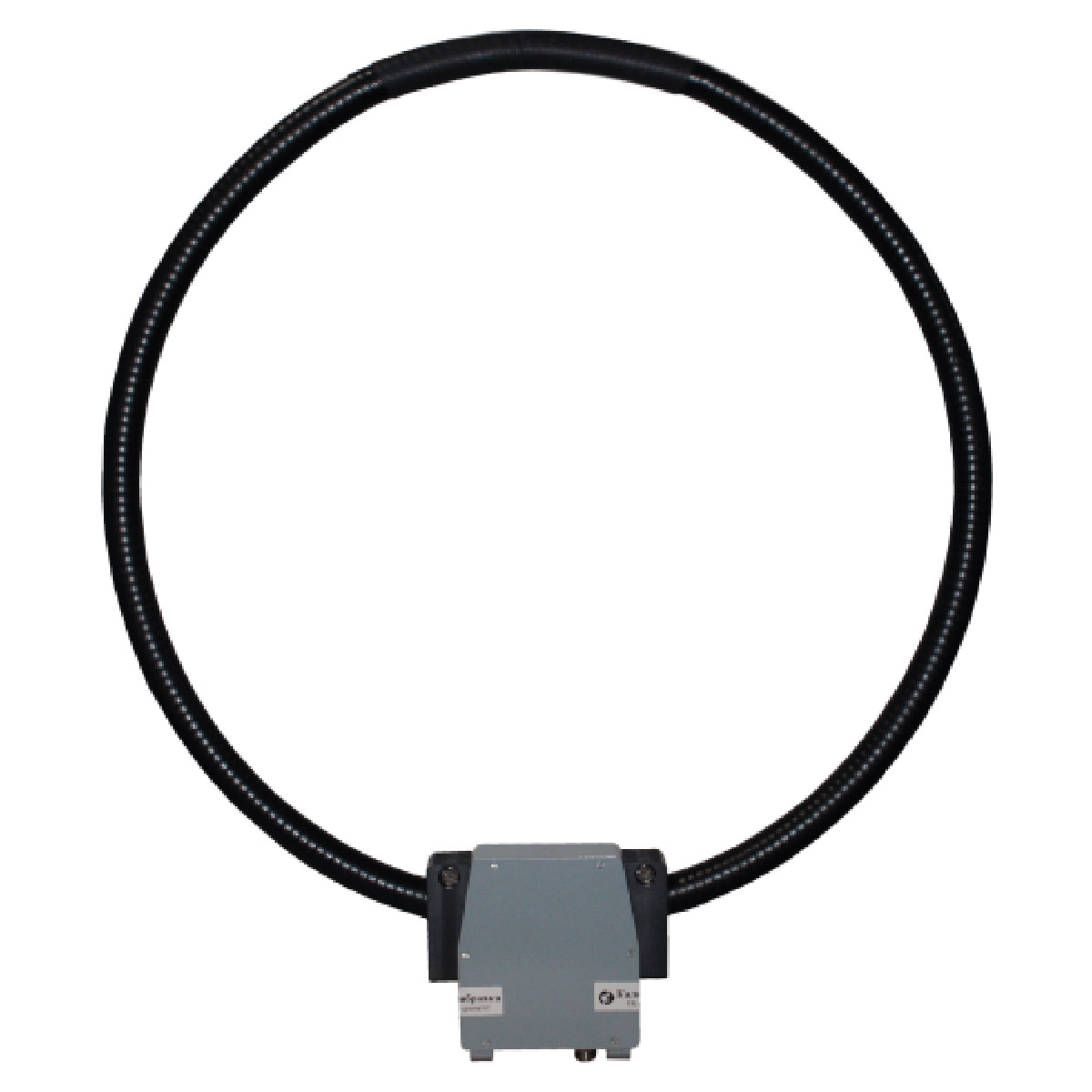

Антенна состоит из рамки соответствующего диаметра и корпуса, в котором установлены соединители и согласующий усилитель. Под воздействием переменного магнитного поля, в экранированной рамке наводится ЭДС (электродвижущая сила), которая пропорциональна напряженности магнитного поля. Сигнал с экранированной рамки через усилитель подается на выходной ВЧ разъем.

Усилитель согласовывает импеданс экранированной рамки с волновым сопротивлением выходного ВЧ разъема и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны в рабочем диапазоне частот.

Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом (соединитель N- типа (розетка)). Напряжение питания подается на разъём РС-4ТВ (вилка блочная). Активная часть антенны имеет низкие собственные шумы и высокий параметр IP3. Возможна поставка с функцией бланкирования активной части.

Установка антенны возможна на опору любого типа или на диэлектрический штатив ШАД-01.
