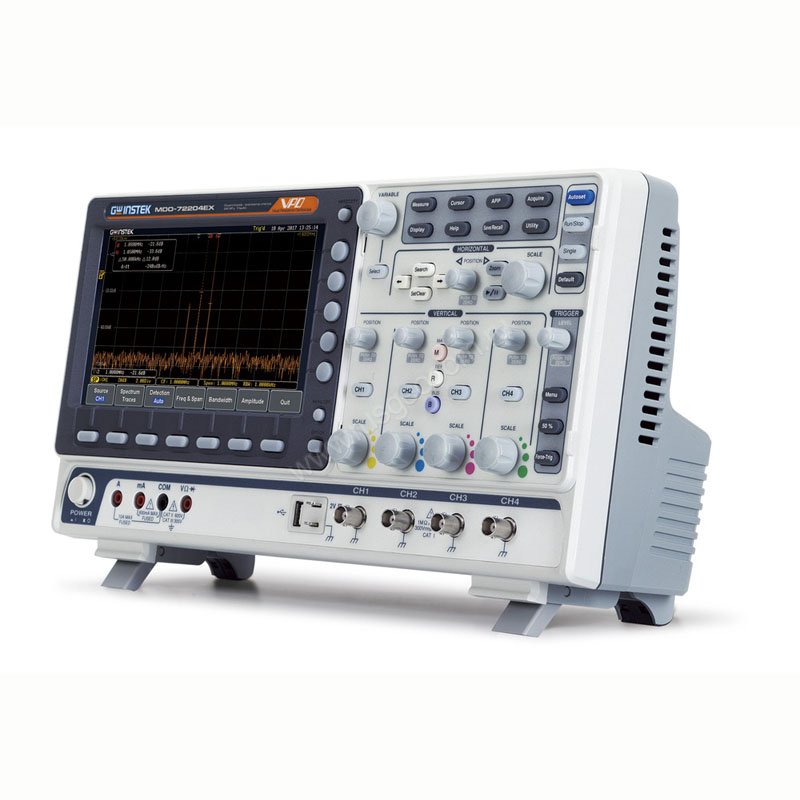

Осциллограф GW Instek MDO-72104EG

Оставить отзыв
Код товара 85971
GW Instek MDO-72104EG
c545ce1f-6c3c-4b99-a58e-892358a10e73
GW Instek MDO-72104EG
Основные характеристики
Артикул:
00-0007977
Госреестр:
70936-18
Гарантия:
3 года
Полоса пропускания:
100 МГц
Количество каналов:
4
Частота выборки:
до 1 Гвыб/с
Масса:
3 кг
Все характеристики
Осциллограф GW Instek MDO-72104EG - 4-канальный прибор, который совмещает в себе функции анализатора спектра и...
Перейти к описанию
Цена с НДС
228 763 ₽
Под заказ
Купить в один клик
RGK DO-1004
Рекомендуем
63 990 ₽
Описание
Характеристики
Комплектация
Скачать
Отзывы

Осциллограф GW Instek MDO-72104EG - 4-канальный прибор, который совмещает в себе функции анализатора спектра и 2-канального генератора СПФ. Вы можете регистрировать аналоговые, цифровые и РЧ сигналы с их классификацией по времени. Предназначенный специально для диагностики и обслуживания систем радиоэлектронной аппаратуры устройство способно измерять сигналы одновременно как во временном, так и в частотном диапазонах.

Кратко об основных свойствах

  • Полоса пропускания 100 МГц.
  • Изолированные LAN- и USB-разъемы для безопасного подключения внешних устройств.
  • До 100 часов регистрации данных.
  • Цветной TFT монитор диагональю 20 см.

Встроенный анализатор спектра с диапазоном измерения от 0 до 500 МГц

Анализ ниже минимальной частоты 9 кГц, высокоэффективный процессор и продуманный алгоритм анализа отсчетов позволяют GW Instek MDO-72104EG визуализировать формы сигналов в режиме реального времени. При этом вы можете задать начальную, центральную, конечную частоту и диапазон таким же образом, как это делается в стандартных анализаторах спектра.

2-канальный генератор СПФ до 25 МГц

Генератор способен воспроизводить до 13 различных форм сигналов с высокой детализацией, благодаря 14-битному вертикальному разрешению и частоте дискретизации 200 МГц. Благодаря этой функции, вы сами можете как загружать формы сигналы, так и настраивать их параметры.

Режим “поисковой машины”

Этот режим позволяет идентифицировать несистемные аномалии и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и продолжительности сигнала. Все события отображаются в верхней части дисплея в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса GW Instek MDO-72104EG. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.

Режим сегментированной памяти

При работе в этом режиме осциллограмма делится на заданное пользователем число сегментов, что позволяет сократить расстояние между синхроимпульсами. При этом при обнаружении несистемного сбоя вы можете вывести на экран исключительно его. Также прибор может проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства и перенести на внешнюю карту памяти для дальнейшей обработки.

Купить осциллограф GW Instek MDO-72104EG, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
