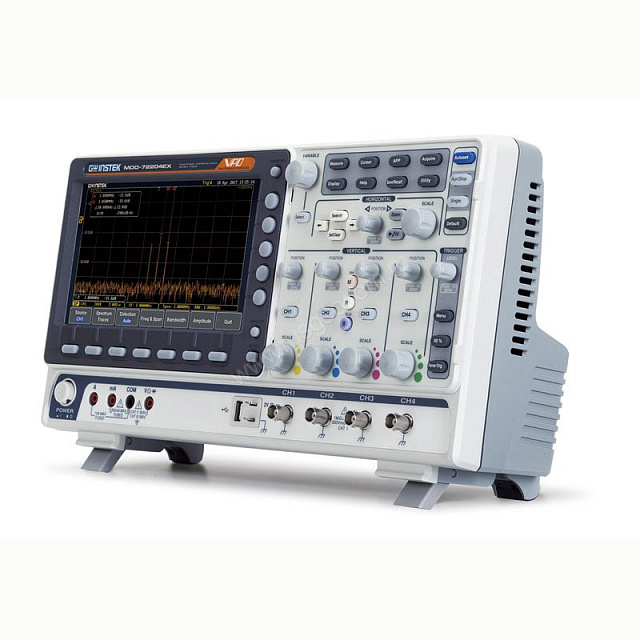

Осциллограф GW Instek MDO-72104EG

Осциллограф GW Instek MDO-72104EG - 4-канальный прибор, который совмещает в себе функции анализатора спектра и 2-канального генератора СПФ. Вы можете регистрировать аналоговые, цифровые и РЧ сигналы с их классификацией по времени. Предназначенный специально для диагностики и обслуживания систем радиоэлектронной аппаратуры устройство способно измерять сигналы одновременно как во временном, так и в частотном диапазонах.

Кратко об основных свойствах

• Полоса пропускания 100 МГц.
• Изолированные LAN- и USB-разъемы для безопасного подключения внешних устройств.
• До 100 часов регистрации данных.
• Цветной TFT монитор диагональю 20 см.

Встроенный анализатор спектра с диапазоном измерения от 0 до 500 МГц

Анализ ниже минимальной частоты 9 кГц, высокоэффективный процессор и продуманный алгоритм анализа отсчетов позволяют GW Instek MDO-72104EG визуализировать формы сигналов в режиме реального времени. При этом вы можете задать начальную, центральную, конечную частоту и диапазон таким же образом, как это делается в стандартных анализаторах спектра.

2-канальный генератор СПФ до 25 МГц

Генератор способен воспроизводить до 13 различных форм сигналов с высокой детализацией, благодаря 14-битному вертикальному разрешению и частоте дискретизации 200 МГц. Благодаря этой функции, вы сами можете как загружать формы сигналы, так и настраивать их параметры.

Режим “поисковой машины”

Этот режим позволяет идентифицировать несистемные аномалии и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и продолжительности сигнала. Все события отображаются в верхней части дисплея в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса GW Instek MDO-72104EG. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.

Режим сегментированной памяти

При работе в этом режиме осциллограмма делится на заданное пользователем число сегментов, что позволяет сократить расстояние между синхроимпульсами. При этом при обнаружении несистемного сбоя вы можете вывести на экран исключительно его. Также прибор может проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства и перенести на внешнюю карту памяти для дальнейшей обработки.
