Осциллограф GW Instek GDS-72104

Оставить отзыв
Код товара 85853
Осциллограф GW Instek GDS-72104
Осциллограф GW Instek GDS-72104
Осциллограф GW Instek GDS-72104
Основные характеристики
Артикул:
0022576
Госреестр:
56370-14
Гарантия:
3 года
Полоса пропускания:
100 МГц
Количество каналов:
4
Частота выборки:
нет данных
Масса:
4,2 кг
Все характеристики
Осциллограф GW Instek GDS-72104 – 100-мегагерцовая 4-канальная модель из серии многофункциональных лабораторных...
Перейти к описанию
Цена с НДС
268 212 ₽
Под заказ
Купить в один клик
Цифровой осциллограф RIGOL MSO5104
Рекомендуем
229 818 ₽
Описание
Характеристики
Комплектация
Скачать
Отзывы

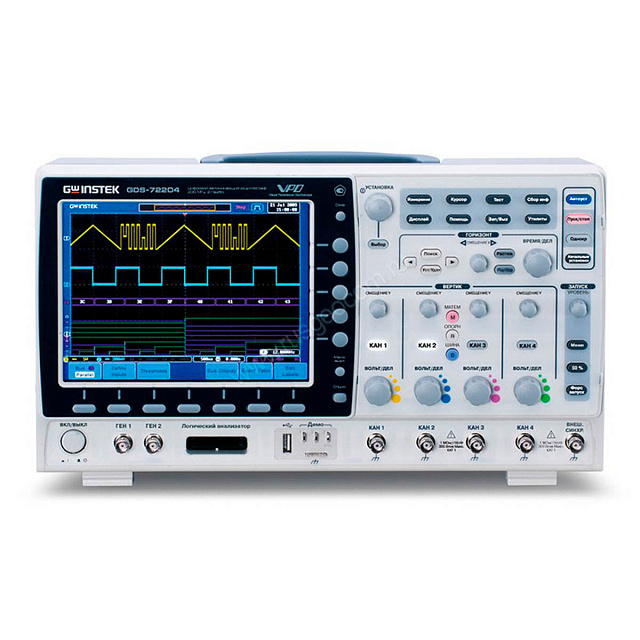

Осциллограф GW Instek GDS-72104 – 100-мегагерцовая 4-канальная модель из серии многофункциональных лабораторных измерителей, ориентированных на использование в сфере диагностики и отладки современных радиоэлектронных систем и низкочастотного цифрового оборудования. Прибор оснащен целым рядом функций, которые присущи осциллографам класса Hi-End – поисковой машиной, большим объемом памяти с возможностью объединения каналов и режимом сегментации, крупноразмерным SVGA-дисплеем, расширенным перечнем вариантов запуска синхронизации, полным набором средств анализа и обработки данных и пр.

Особенности

  • 4 измерительных канала с отдельным входом для синхронизирующего сигнала позволяют использовать GW Instek GDS-72104 для исследования и наладки сложных систем.
  • Технология VPO, реализованная на основе FPGA-модуля, повышает наглядность отображения осциллограмм сложных динамично изменяющихся сигналов – за счет имитации эффекта "послесвечения".
  • Цифровой фильтр с регулируемой частотой среза обеспечивает выборочную блокировку нежелательных компонентов сигнала, улучшая точность результатов при наличии паразитных помех и шумов.
  • Выход "Демо", кроме калибровочного сигнала, регулируемого по частоте и скважности, способен выдавать демонстрационные сигналы и пакеты с фиксированными параметрами.

Преимущества

Обработка данных. Расширенный математический аппарат упрощает анализ результатов измерений. Осциллограф GDS-72104 способен выполнять сложение-вычитание, умножение-деление сигналов, извлекать корень, вычислять дифференциалы и интегралы, с графическим отображением получаемых результатов. Поддерживается возможность вычислений по собственным формулам. Режим растяжки позволяет одновременно отслеживать форму всего сигнала и увеличенное изображение отдельного участка.

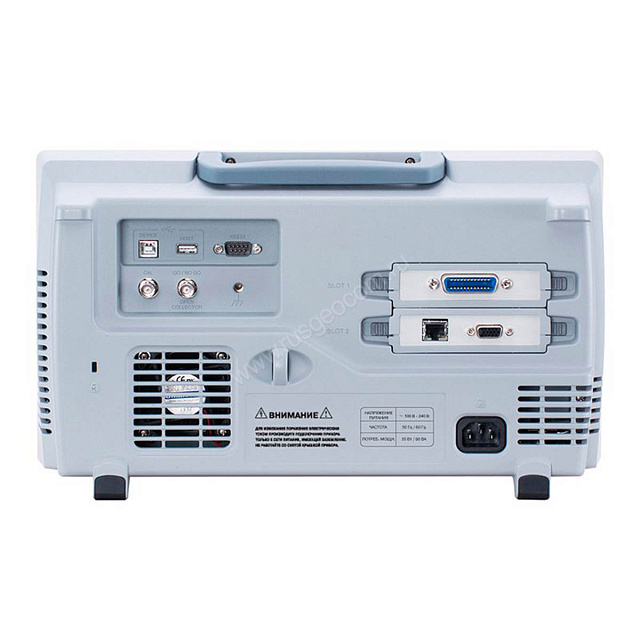

Расширение функциональности. Цифровой осциллограф оборудован двумя специальными слотами, расположенными с тыльной стороны корпуса, которые могут использоваться для монтажа опциональных модулей. Для тестирования проверяемой аппаратуры с использованием образцового источника сигналов в прибор можно установить один или два функциональных генератора. Доустановка модуля анализатора спектра с 8 или 16 цифровыми каналами и активация соответствующих режимов синхронизации преобразует GW Instek GDS-72104 в MSO-измеритель. Опция логического анализатора позволяет производить отладку цифровых устройств на основе микроконтроллеров с последовательными шинами UART, I2C, SPI, LIN, CAN. При установке приложений через функцию APP, становятся доступными режимы вольтметра, логгера и пр.

Интерфейсы. Как и другие профессиональные осциллографы среднего класса, оснащен портами RS232 и USB. Кроме переноса сохраненных результатов с помощью съемного носителя, их можно использовать для подключения к ПК – для прямого обмена данными или работы в режиме дистанционного управления. При необходимости сетевого подключения прибора предусмотрена возможность опциональной установки интерфейсов LAN либо GPIB, а также VGA выхода – для вывода изображения, дублирующего экран осциллографа на монитор или проектор. Поддержка PictBridge позволяет распечатывать изображения экрана при непосредственном подключении прибора к принтеру.

Купить осциллограф GW Instek GDS-72104, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
