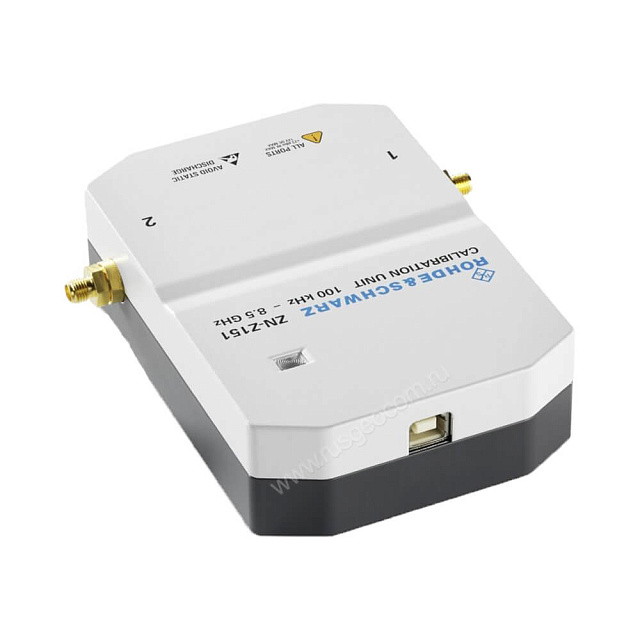

Калибровочный набор Rohde Schwarz ZN-Z151 SMA-розетка
Калибровочный набор Rohde Schwarz ZN-Z151 SMA-розетка представляет собой компактное устройство моноблочного типа, которое является комплексным решением для быстрой одно- и двухпортовой калибровки анализаторов цепей серий ZVA/B/T и ZNB/C в частотном диапазоне от 100 кГц до 8,5 ГГц.
Прибор оборудован набором встроенных мер с дистанционно управляемыми коммутационными элементами, а также внутренней памятью для хранения заводских и пользовательских характеристических данных. От аналогичной 2-портовой модели с N-разъемами, модификация Rohde Schwarz ZN-Z151 SMA-розетка отличается только типом соединителей и, соответственно, уменьшенным весом.
Конструкционные особенности
- 2 SMA-разъема с соответствующей нумерацией служат для подключения к измерительным разъемам анализаторов цепей, подлежащих калибровке.
- USB-порт используется в качестве канала управления, а также для питания калибровочного блока.
- Светодиодный индикатор сигнализирует разными цветами: красным, зеленым, оранжевым или синим – о текущем состоянии и активном режиме работы прибора.
Функциональные возможности
В зависимости от количества задействованных портов и выбранной процедуры, калибровочный набор R&S ZN-Z151 SMA-розетка способен реализовывать разные типы OSM и UOSM калибровок. В конструкции отсутствуют какие-либо переключатели и элементы для управления в ручном режиме, а все настройки осуществляются через меню калибруемого прибора. Как устройство Plug-and-Play, эта модель распознается и конфигурируется операционной системой анализатора цепей автоматически, пользователю необходимо лишь выбрать из перечня модификацию калибратора, назначить порты и задать процедуру калибровки. После запуска калибровочного процесса подключение внутренних мер к измерительным портам, считывание показаний, их обработка и сравнение с сохраненными характеристическими данными из внутренней памяти Rohde Schwarz ZN-Z151 выполняется без вмешательства оператора, что исключает вероятность субъективных ошибок и неправильной интерпретации получаемых результатов.
С целью повышения безопасности измерений показатель входной мощности калибратора превышает предел выходной мощности анализаторов бренда R&S, что позволяет использовать прямое подключение. Для повышения точности при проведении калибровок анализатор автоматически уменьшает мощность источника до –10 дБмВт, но при высоком затухании эта функция может быть отключена.
