Генератор РЧ сигналов RIGOL DSG836A

Высокочастотный генератор сигналов Rigol DSG836A, рабочий диапазон которого перекрывает полосу частот от 9 кГц до 3.6 ГГц, является самой производительной моделью среди устройств базового уровня компактного форм-фактора. В отличие от модификации без индекса "А", это исполнение поддерживает расширенный перечень типов модуляции, включая I/Q, что расширяет сферу применения прибора, обеспечивая возможность тестирования и отладки аналоговой и цифровой коммуникационной аппаратуры, средств беспроводной передачи данных и т.д. Благодаря меньшему размеру, по сравнению с представителями серии DSG3000, высокочастотный генератор сигналов не загромождает рабочее место и может использоваться в качестве переносного прибора для испытаний стационарного оборудования в местах его размещения.

Функциональные возможности

При формировании модулированного сигнала с выбранной частотой и амплитудой, генератор Rigol DSG836A может использовать как внутренний, так и внешний источник модуляции, а также внутренний или внешний источник опорного сигнала. Выходная амплитуда автоматически поддерживается на заданном уровне встроенной системой ALC. Так же предусмотрена возможность калибровки плоскостности АЧХ. В качестве аппаратной опции доступно дооснащение прибора термостабилизированным модулем OCXO для повышения долговременной точности выходных параметров.

Предусмотрена возможность задания однократного или непрерывного свипирования по частоте и амплитуде, с выбором пилообразной или треугольной формы, в пошаговом режиме или в соответствии с загруженным списком. При установке опционального модуля устройство способно моделировать импульсы и последовательности, с воспроизведением до 2047 шаблонов паттернов и выводить их через отдельный выход.

Доступные типы модуляции Rigol DSG836A

Конструкционные особенности

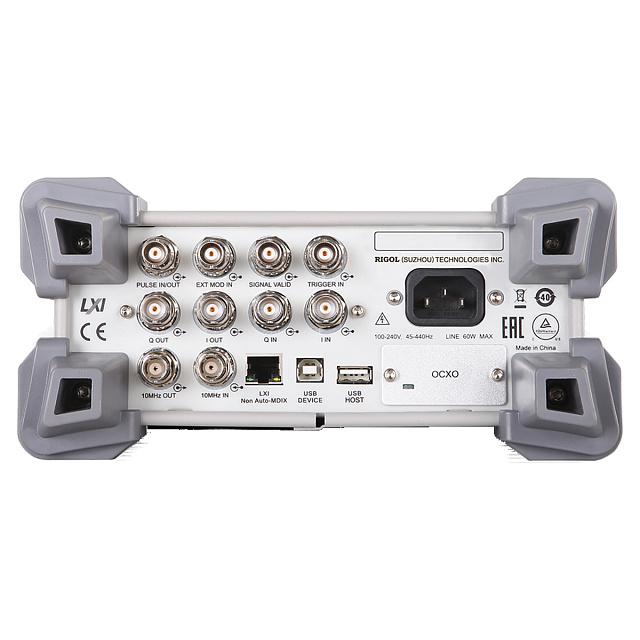

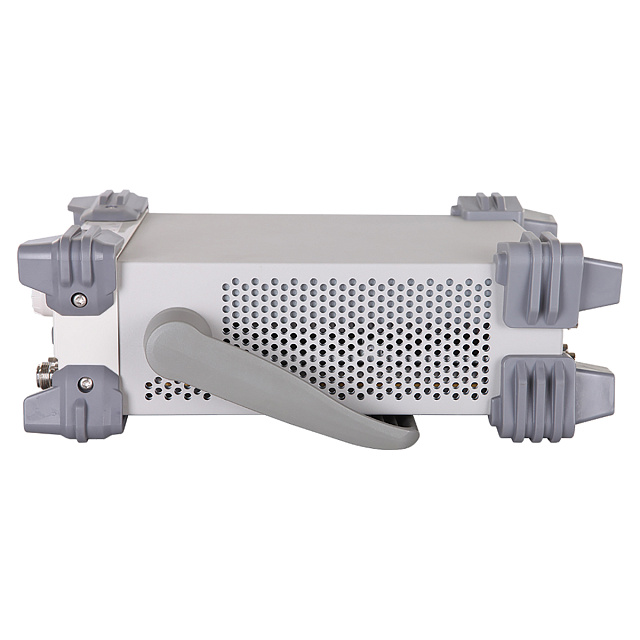

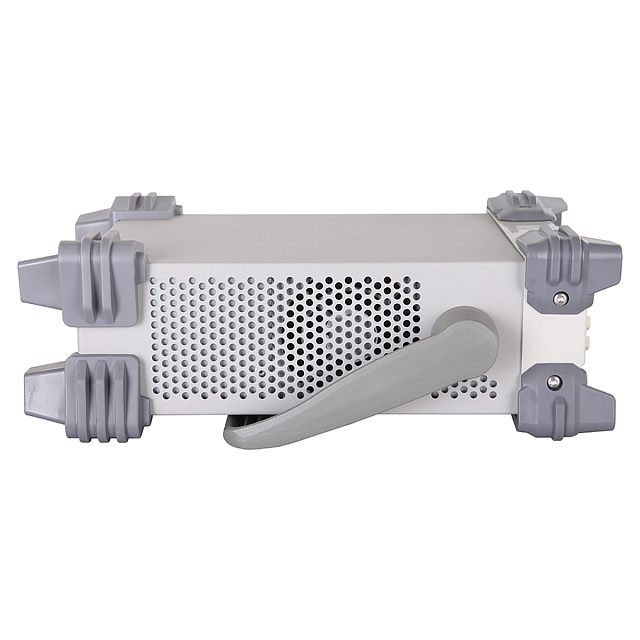

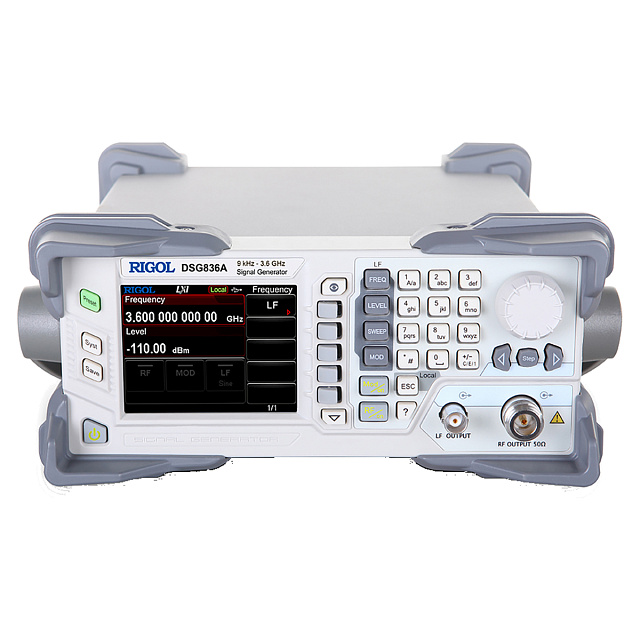

На переднюю панель, помимо выхода РЧ, выведен коннектор внутреннего модулирующего устройства. С тыльной стороны корпуса размещены входы опорного сигнала, модулирующего сигнала, импульсный вход-выход, интерфейсы дистанционного управления USB и LAN, и прочие разъемы, что обеспечивает удобство подключения внешнего оборудования и ПК при установке прибора в стойку. Эластичные накладки на углах предохраняют корпус от случайных повреждений при транспортировании и эксплуатации.

Купить генератор РЧ сигналов RIGOL DSG836A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
