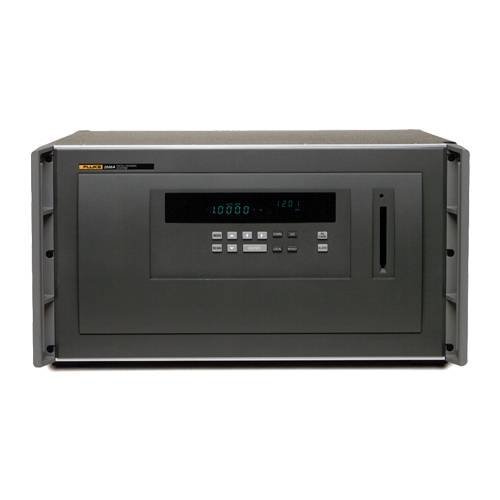

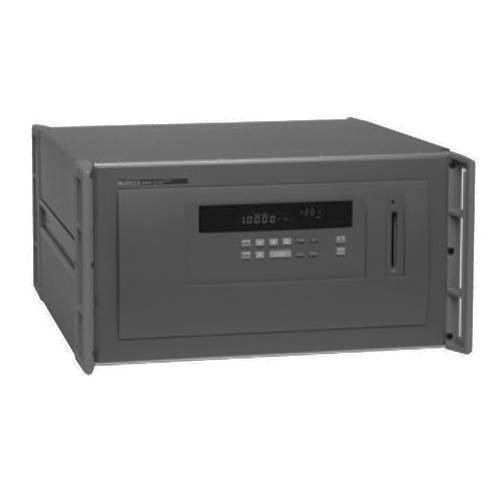

Система сбора данных Fluke 2680A-DIO

Система сбора данных Fluke 2680A-DIO выполнена в виде отдельного опционального модуля с набором комбинированных цифровых и релейных каналов, который устанавливается в выделенный слот базового блока. Устройство позволяет реализовать расширенные функции управления многоканальными системами сбора данных семейства 268x и организовать запись информации о различных событиях, сигналах тревоги и определенных ситуациях. Модуль Digital Input Output не нуждается в калибровке, его установка не влияет на метрологические качества регистрирующего оборудования Fluke 2680A-DIO.

Функциональные возможности

• 20 цифровых линий служат для вывода сигнализации тревоги при определенных событиях, например, превышении порогового показателя для выбранных аналоговых измерительных каналов. Каждую линию можно назначить входом или выходом для отслеживания дискретных сигналов и реализации разных управляющих функций.
• 8 однопозиционных релейных каналовсистемы сбора данных позволяют управлять включением-выключением внешних исполнительных устройств повышенной мощности.
• Интегрированный сумматор с отдельным выходом и внешним запуском, который может функционировать в восходящем и нисходящем режиме, служит для подсчета замыканий контактов либо количества перепадов уровня напряжения.

Особенности

Для подключения к цифровому модулю Fluke 2680A-DIO внешних линий используется разъем DIO 2680A-102. Управление цифровыми линиями реализуется на основе транзисторной логики с открытым коллектором. В случае, если каналы используются в качестве входов, они обеспечивают выдачу данных о состоянии линии, которые можно соотносить с результатами измерений. Релейные линии управляются быстродействующими двухполюсными реле DPST типа C.

Инициализация счетчика сумматора с его обнулением производится после выключения-включения питания Fluke 2680A-DIO, а также может выполняться программными функциями Fluke DAQ. Для предотвращения эффекта дребезга контактов общего ввода предусмотрена возможность задействования функции гашения вибраций.

Конфигурирование модуля производится в диалоговом режиме, при этом настройка сумматора выполняется с использованием меню DIO Configuration, а задание режимов работы реле и каналов ввода-вывода – через DIO Communication. Стояние цифровых линий, реле и счетчика сумматора можно контролировать визуально – по показаниям на дисплее, используя клавиши со стрелками лево и право после вызова функции DIO.
