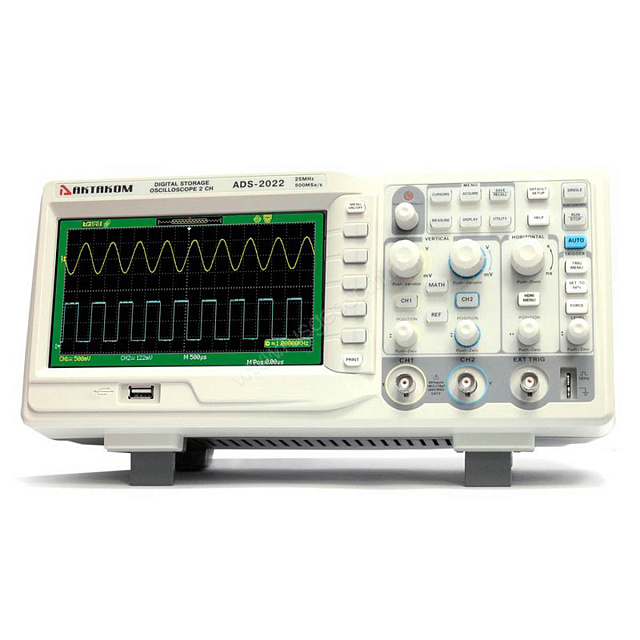

Цифровой осциллограф Актаком ADS-2022

2 канала. Полоса пропускания - 25 МГц. Частота дискретизации - 500 Мвыб/с (250 Мвыб/с-каждый канал). Эквивалентная частота дискретизации - 10 Гвыб/с. Память 32К (16К) точек. Входной импеданс: 1 МОм / 13 пФ. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: USB-host, USB-device, RS-232, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 2,5 кг. Размеры: 336x152x118 мм.

• автоматические измерения: 32 типа.  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
• курсорные измерения: ручные. слежение. авто
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• ограничение полосы: 20 МГц
• функция усреднения (4..256)
• пиковый детектор
• автоматический покадровый регистратор: 2500 кадров
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• интерполяция: Sin(x)/x, линейная
• математические операции: сложение, вычитание, умножение, деление
• инверсия сигнала
• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
• режим растяжки
• режим X-Y
• самописец: 100 мс/дел...50 с/дел
• встроенный 6-разрядный частотомер
• режим послесвечения
• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
• сохранение на USB-устройство
• РУССКОЯЗЫЧНОЕ МЕНЮ!!!
• 2 канала + внешний запуск
• полоса пропускания: 25 МГц
• максимальная частота дискретизации в режиме реального времени: 500 Мвыб/сек (250 Мвыб/сек на канал)
• частота дискретизации в эквивалентном режиме: 10 Гвыб/сек
• максимальный объем памяти: 32 К
• вертикальное разрешение: 8 бит
• коэффициент вертикального отклонения: 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
• время нарастания: 14 нс
• входной импеданс: 1 MОм ±2% || 13 пФ ±3 пФ
• максимальное входное напряжение: 400 В пик-пик
• коэффициент развертки: 25 нс/дел…50 с/дел с шагом 1-2-5
• источник запуска: канал 1, канал 2, AC, внешний, внешний/5
• тип входов: AC, DC, ФВЧ, ФНЧ
• тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
• дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
• интерфейс: USB-host, USB-device, PASS/FAIL, RS-232
• питание: 100 В - 240 В / 45 Гц...440 Гц
• потребляемая мощность: 50 Вт
• масса: 2,5 кг
• габаритные размеры: 336х118х152 мм
• Габаритные размеры в упаковочной таре 260х290х460, вес 3,6 кг.
